Каталог
ЕвропаМодель
DYNAДвигатель
4,6 литра, дизельФрейм
XZU424Трансмиссия
механикаОпции
правый руль 5,5 тонн DOUBLE TIRE GENERAL COUNTRIES IV3 TD 5F

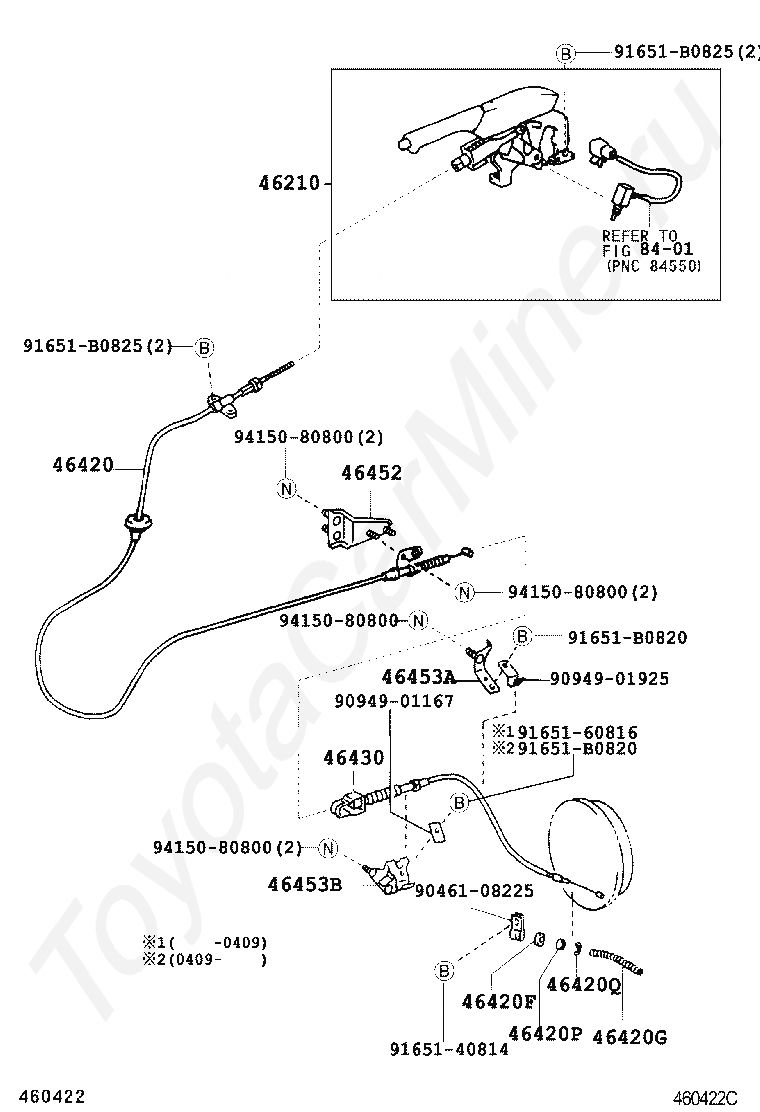

Код
Описание
46210
LEVER ASSY, PARKING BRAKE
46420
CABLE ASSY, PARKING BRAKE, NO.2
46420F
SEAL, DUST(FOR PARKING BRAKE CABLE)
46420G
SPRING(FOR PARKING CABLE INNER WIRE SET)
46420P
SPACER, PARKING BRAKE
46420Q
RING, E(FOR PARKING BRAKE CABLE)
46430
CABLE ASSY, PARKING BRAKE, NO.3
46452
BRACKET, PARKING BRAKE CABLE SUPPORT, NO.2
46453A
BRACKET, CABLE SUPPORT, NO.3
46453B
BRACKET, CABLE SUPPORT, NO.3
8401
переход к группе запчастей
9046108225
Крепеж
9094901167
Крепеж
9094901925
Крепеж
9165140814
Крепеж
9165160816
Крепеж
91651B0820
Крепеж
91651B0825
Крепеж
9415080800
Крепеж

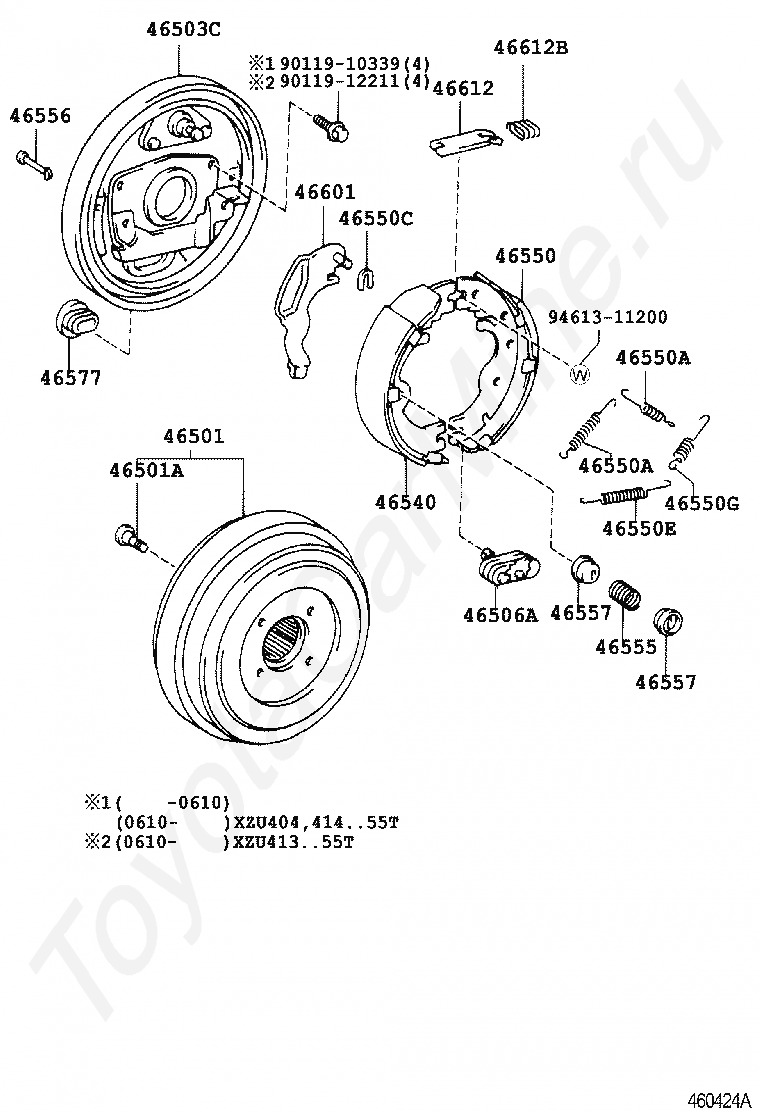

Код
Описание
46501
DRUM SUB-ASSY, PARKING BRAKE
46501A
BOLT, SERRATION(FOR PARKING BRAKE DRUM)
46503C
PLATE SUB-ASSY, PARKING BRAKE
46506A
ADJUSTER SUB-ASSY, PARKING BRAKE SHOE
46540
SHOE ASSY, PARKING BRAKE, RH OR CENTER NO.1
46550
SHOE ASSY, PARKING BRAKE, RH OR CENTER NO.2
46550A
SPRING, TENSION, NO.1(FOR PARKING BRAKE SHOE RETURN)
46550C
WASHER, TYPE C(FOR PARKING BRAKE SHOE)
46550E
SPRING, TENSION, NO.2(FOR PARKING BRAKE SHOE RETURN)
46550G
SPRING, TENSION, NO.3(FOR PARKING BRAKE SHOE RETURN)
46555
SPRING, BRAKE SHOE HOLD DOWN
46556
PIN, SHOE HOLD DOWN SPRING
46557
CUP, BRAKE SHOE HOLD DOWN
46577
COVER, ADJUSTING CAM HOLE
46601
LEVER SUB-ASSY, PARKING BRAKE SHOE
46612
STRUT, PARKING BRAKE SHOE LEVER
46612B
SPRING, COMPRESSION(FOR PARKING BRAKE SHOE STRUT)
9011910339
Крепеж
9011912211
Крепеж
9461311200
Крепеж
